產品概述

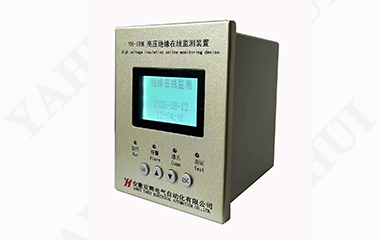

YH-IRM高壓絕緣在線監測裝置是一款專為高壓電機設計的高效監控設備，具備在電機停運時測量對地絕緣阻值、在線運行時監測漏電電流的雙重功能。能夠幫助操作人員根據絕緣電阻的變化，從而避免事故的突然發生及進一步擴大，保障設備的安全和穩定運行。
絕緣電阻與漏電電流測量：在電機停機狀態下，裝置會通過注入DC2500V（根據系統額定電壓進行調整）的高壓，精確測量電機繞組的對地絕緣電阻。而在電機運行狀態下，裝置會持續監測泄漏電流。
智能故障診斷：根據系統絕緣變化及設備的泄漏電流情況，裝置能夠迅速判斷出離線時絕緣性能的下降情況，以及在線運行時的零序電流故障，及時提醒操作人員進行維護和修理，減少停機時間，提升系統可靠性。
實時數據顯示與通訊功能：監控裝置配備高清液晶顯示屏，能夠直觀顯示對地絕緣值的總和。內置RS485接口，支持與PLC、PC等設備進行網絡通訊，實現電機運行狀態的遠程實時監控，進一步提升管理效率，配套專門的軟件及后臺系統對多臺電機絕緣進行全面實時監測。
YH-IRM高壓絕緣在線監測裝置高壓一次帶電部分與絕緣測試控制部分設備具備三級安全隔離，即: 空氣隔離、電氣隔離、本體隔離。隔離耐壓等級 AC40KV 以上，高壓隔離耦合器可以直接測試42KV耐壓，保證安全運行。
功能及特點
- 1. 裝置穩定可靠?
使用ARM處理器，監控裝置可自動監控零序電流值和靜態絕緣值，當電機內部濕度增加或進水，對地絕緣下降到設定值時，并進入絕緣損壞過渡的前期時，監控裝置顯示報警信息，繼電器常閉 / 常開觸點動作，及時的輸出告警信息。
- 2. 操作簡單易懂
實時顯示零序電流值和靜態絕緣值，可測試吸收比（DAR）和極化指數（PI），有效信息一目了然，簡單有效的菜單結構，簡化用戶的配置選項。
- 3. 信息記錄完整
故障發生后，可以詳細記錄發生的故障類型、發生故障時的零序電流或絕緣值、發生故障的時間點，方便事后查閱分析原因。
