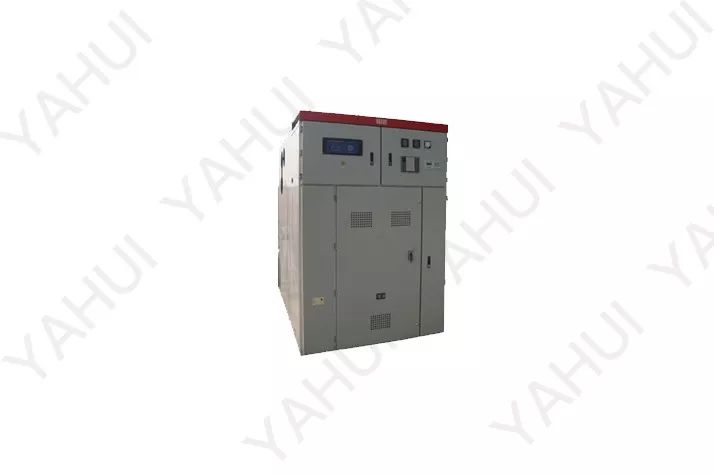

圖：YHXG消弧消諧選線及過電壓保護裝置
產品概述
長期以來，我國3～35（含66KV）的電網大多采用中性點不接地的運行方式。此類電網在發生單相接地時，非故障相的對地電壓將升高到線電壓（UL），但系統的線電壓保持不變，所以我國國家標準規定，3～35（含66KV）的電網在發生單相接地故障后允許短時間帶故障運行，因而這類電網的各類電氣設備，如變壓器、電壓/電流互感器、斷路器、線路等一次設備的對地絕緣水平，都應滿足長期承受線電壓而不損壞的要求。傳統觀念認為，3～35（含66KV）電網屬于中低壓的變壓配電網，此類電網中的內部過電壓的絕對值不高，所以危及電網絕緣安全水平的主要因素不是內部過電壓，而是大氣過電壓（即雷電過電壓），因而長期以來采取的過電壓保護措施僅是以防止大氣過電壓對設備的侵害。主要技術措施僅限于裝設各類避雷器，避雷器的放電電壓為相電壓的4倍以上，按躲過大氣過電壓設計，因而僅對保護雷電侵害有效，對于內部過電壓不起任何保護作用。然而，運行經驗證明，當這類電網發展到一定規模時，內部過電壓，特別是電網發生單相間歇性弧光接地時產生的弧光接地過電壓及特殊條件下產生的鐵磁諧振過電壓已成為這類電網設備安全運行的一大威脅，其中以單相弧光接地過電壓最為嚴重。
YHXG消弧消諧選線及過電壓保護裝置主要功能就是限制該類系統中的弧光接地過電壓及諧振過電壓，該產品廣泛適用于3～35中性點不接地、中性點經消弧線圈接地或中性點經高阻接地的電力系統，能對上述系統中的各類過電壓加以限制，有效地提高了上述系統的運行安全性及供電可靠性。
功能及特點
- 1.能將系統的大氣過電壓和操作過電壓限制到較低的電壓水平，保證了電網及電氣設備的絕緣安全
- 2.裝置動作速度快，可在30ms~40ms之內動作，能快速消除間歇性弧光及穩定性弧光接地故障，抑制弧光接地過電壓，防止事故進 一步擴大，降低線路的事故跳閘率
- 3.能夠快速、有效地消除系統的諧振過電壓，防止長時間諧振過電壓對系統絕緣破壞，防止諧振過電壓對電網中裝設的避雷器及感性負載的損傷
- 4.允許最大200A的電容電流連續通過至少2小時以上，用戶可以在完成轉移負荷的倒閘操作之后再處理故障線路
- 5.本裝置中的電壓互感器可以向計量?jī)x表和繼電保護等裝置提供系統的電壓信號，能夠替代常規的PT柜
- 6.配合YHWJ小電流選線裝置，可以精確查處出故障接地線路
- 7.限制過電壓的機理與電網對地電容電流的大小無關，因而其保護性能不隨電網運行方式的改變而改變，大小電網均可用，電網擴容也沒有影響
- 8.能夠測量系統的單相接地電容電流
- 9.性?xún)r(jià)比高，相對于消弧線圈系統而言，性能價格比很高
